配電箱我們的弱電合作伙伴經常會相互接觸，例如不間斷電源配電箱，儀表箱，照明配電箱，等等。然而，有些人可能不太了解里面的結構和布線，所以我們將用a 配電箱圖來解釋。

我們放上一張配電箱的系統圖，這張圖更加標準化和全面:

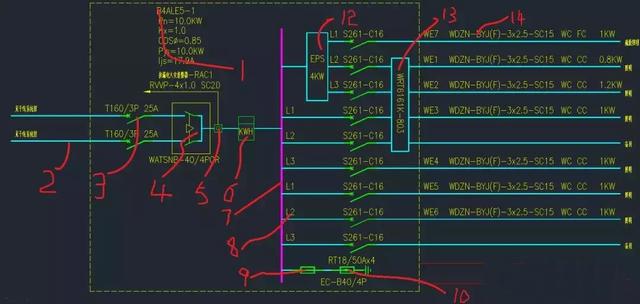

系統圖中的每一行和圖形元素都有標記，我們將逐一解釋。

1.這是對等于2+的電氣參數的描述，相當于電氣銘牌。

B4ALE1:彎曲數配電箱。其中B4指地下四層；ALE指應急照明配電箱；

1，5指的是這個系列的數字配電箱，這是第五組，1表示它是首先組配電箱。

Pn、Kx、cosφ、Pjs和Ljs分別表示該配電箱的附加電功率、需求系數、功率因數、計算總有功功率和計算總電流，它們的關系如下:

2.配電箱焊線進給，從圖中可以看出，這配電箱焊線進給是雙向焊線進給，有一個公共電源和一個備用電源。

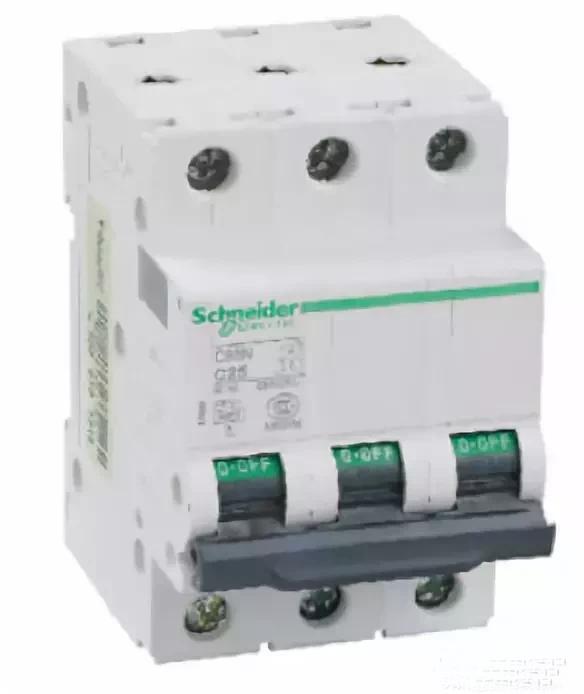

3.T160/3P 25A是本配電箱的進線斷路器，而施耐德T160系列微型斷路器從型號的角度來看，3P是指三極和額定分斷電流25A。

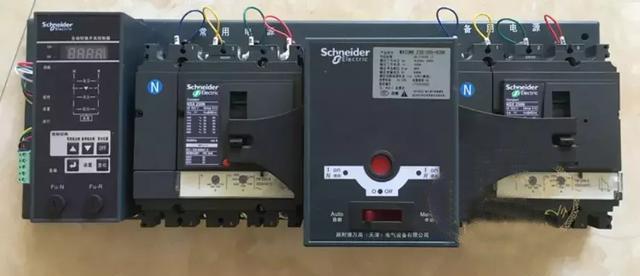

4.這是一個雙電源開關。當普通電源突然故障或斷電時，通過雙電源轉換開關自動投入備用電源。

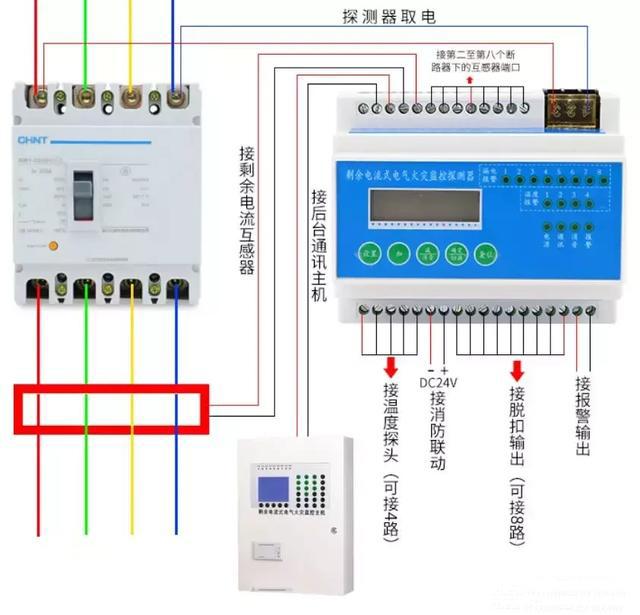

5.配電箱連接泄漏火災報警器的信號線、RVPP-4 * 1.0電纜和20-管道。具體接線請參考下圖:

6.電表。

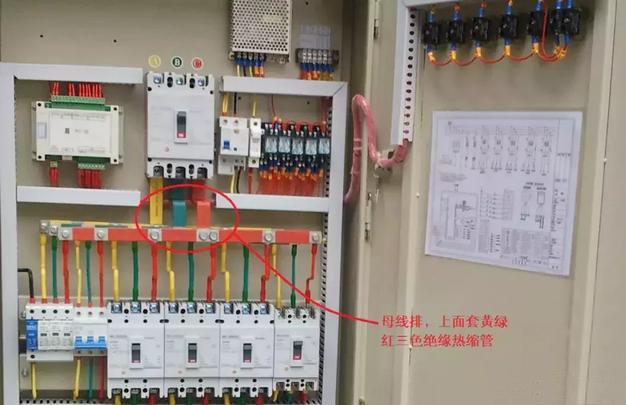

7.輸出電路總線。可能會制造一些大的配電箱匯流條，而較小的匯流條可能不會。

8.對于輸出電路，可以看出這個配電箱的輸出電路是單相的，L2指的是B相電路。

9、熔斷器，熔斷器用于避雷器保護。

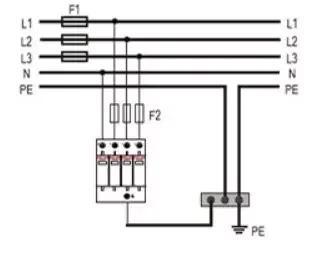

10、避雷器，用于配電箱防雷，接線如圖所示(此圖熔斷器位置是下面的組，上面的組忽略，就像它們是斷路器一樣):

11.火災信號從模塊引出，指連接到泄漏火災報警器的信號線?？刂菩盘枏目刂剖乙?，指電流表和智能照明開關數量控制模塊的通信信號。兩兄弟的通信電纜應首先連接到數據采集器和通信網關。

12.所有的輸出線路都連接到4Kw電動助力轉向系統，這是一個應急電源。應急電源的全稱是應急電源。電動助力轉向系統是按照消防規定提供獨立回路的應急供電系統，旨在解決應急照明、應急照明、消防設施等一次負荷供電設備。該系統可在緊急狀態下提供應急電源，用于解決照明用電或只有一個市電電源缺少第二電源的問題，或替代發電機組形成第二電源，或用于需要第三電源的情況。

電動助力轉向系統和不間斷電源在用途和功能上既有相似之處，也有不同之處。請使用百度了解具體差異。

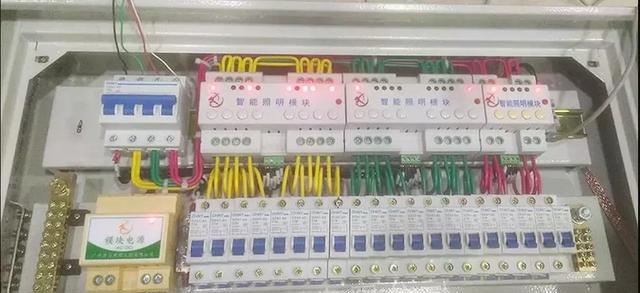

13.它是智能照明系統的開關模塊。圖中有四個電路，顯示這四個照明電路由智能照明系統控制。

14.引出電纜型號，WDZN指無鹵低煙阻燃和耐火，BJV(F)指護套交聯聚烯烴護套氧氣阻隔，3*2.5指3芯2.5方芯，SC15指穿過15的管道敷設，WC指在墻壁上的暗敷設，F(xiàn)C指在地板上或地下的暗敷設，代表線路布線方式。
