詳細說明從總數配電箱到分數配電箱的關系詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

本文以分為三條道路的三條道路為例，說明了從total 配電箱到total 配電箱的連接方法。

1.黃色、綠色和紅色(A、B和C)三相線分別從總配電箱的配電開關引出，淺藍色工作零線從工作零線引出，黃綠色雙色PE保護零線從PE端子引出。

總配電箱門與箱之間必須采用編織軟銅線可靠連接保護和接零。

五行之間的安全距離。

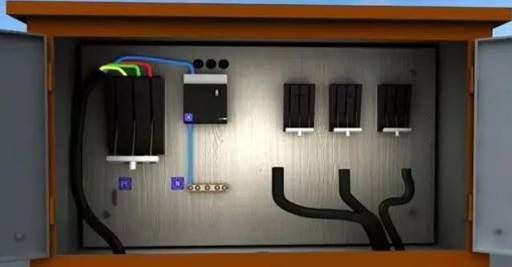

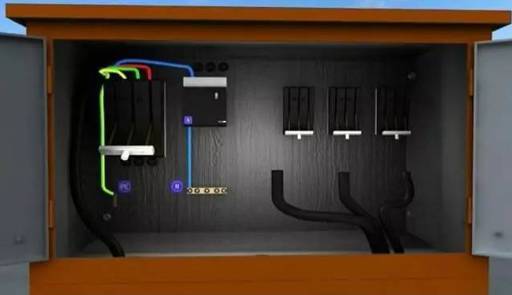

2.線路的黃、綠、紅三相線接總隔離開關，二次元件配電箱，淺藍色N線接漏電保護器的N端，漏電保護后接工作零線端子板。

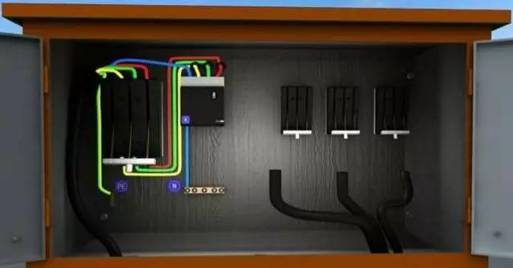

3.黃色和綠色的聚乙烯線連接到保護零端子板的聚乙烯板上。

4、從次級配電箱總隔離開關引出的三相線到漏電保護器。

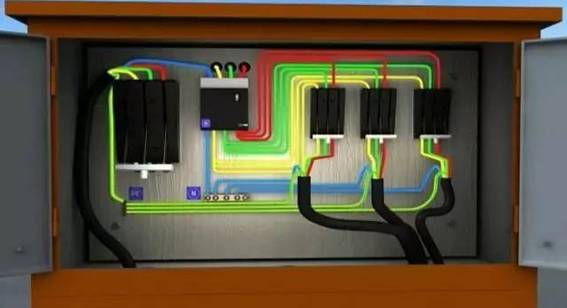

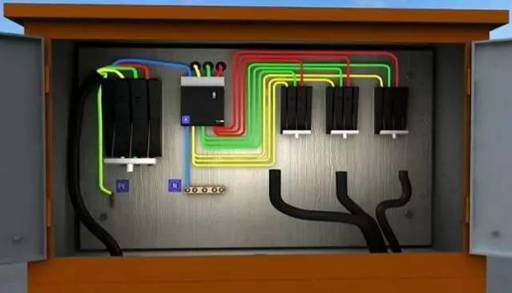

5.從漏電保護器的端子引出相線至并聯隔離開關。

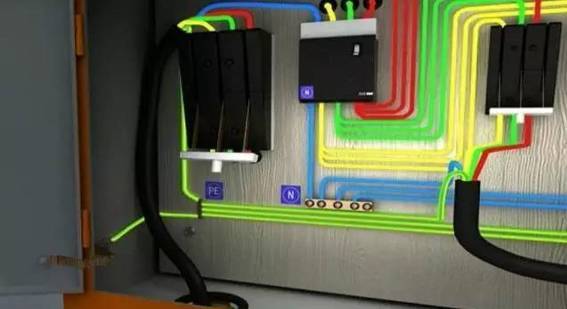

聚乙烯線路不能進入漏電保護器，因為線路末端漏電保護器的動作會使以前的漏電保護器跳閘，造成大規模停電。

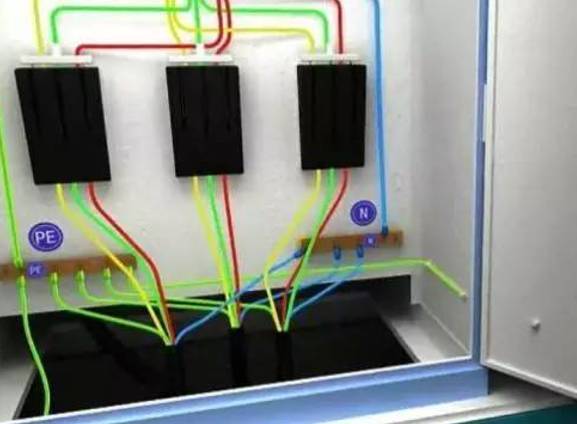

6.黃色、綠色和紅色三相線分別從除法配電箱的分路隔離開關引出，淺藍色工作零線從N板接線端子引出，黃色和綠色雙色保護零線從PE板接線端子引出。

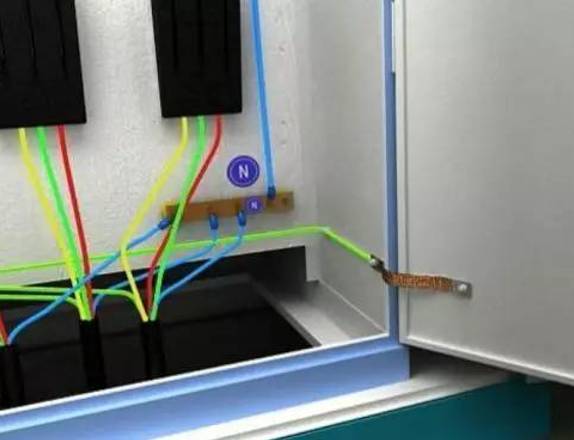

分配電箱門與箱之間必須采用編織軟銅線可靠連接進行保護和接零。

(來源:互聯網，版權屬于原作者)
