配電箱接線是成套設備制造商電工的重要工作之一。接線過程應使配電箱的內部接線看起來整潔清晰，相線不應凌亂、扭曲或分散。今天，用示例圖詳細解釋如何連接內部的電線配電箱。

一、準備工作:

1.箱子已經安裝好了。

2.部件和輔助材料:空氣開關、三相導線和扎帶。

3.工具:電動手鉆、開口、六角凹頭、螺絲刀、壓線鉗、剝線鉗、小刀等。4.注:空口型號符合設計圖紙，配電箱安裝要求。

第二，配電箱內導軌安裝

1.要求:導軌應水平安裝，并與蓋板的開口操作孔相匹配。

2.導軌安裝照片:

三、空開安裝

1.要求:

(1)當安裝為空時，首先要注意盒蓋上方安裝孔的位置，確保空的位置在盒蓋的預留位置。其次，安裝時開關從左到右排列，預留開關位置為一個整體位置。

(2)預留位置一般位于配電箱的右側。在首先排總的空開口和分開的空開口之間，為首先個空開口布線保留完整的整個位置。

2.首先張清空安裝照片(首先排左側預留位置):

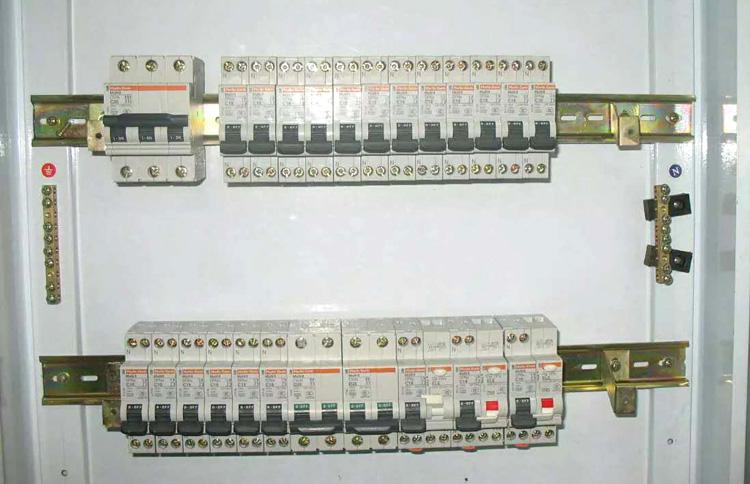

3.清空已安裝的照片:

四、零線連接上的空

1.要求:

(1)零線顏色要用藍線。

(2)照明和插座電路一般采用2.5 mm2導線，每根導線的串聯空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

(3)不同相之間的零線不得共享。如果a匹配的首先根黃線連接到兩個16A照明開口，則a相匹配的空的開口零線只能與兩個開口匹配，并且匹配后直接連接到零線端子。

(4)總空口和箱體內每個空口之間的接線一般向左，2+引出線一般向右。

(5)箱內接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6.導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。

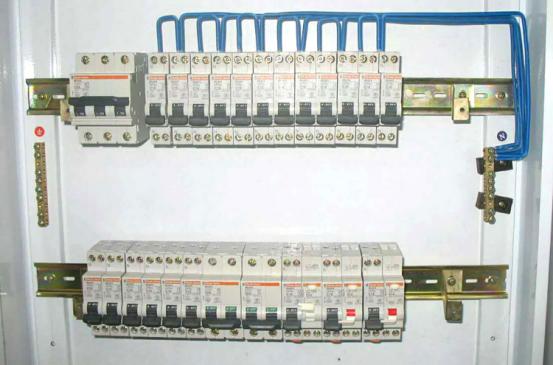

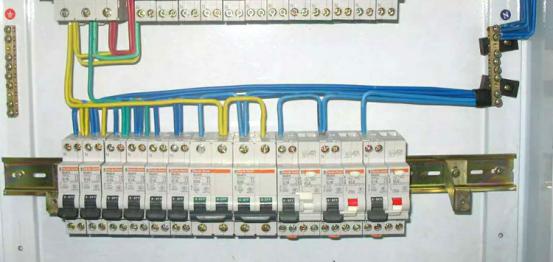

2.零線連接照片(首先行):

3.零線連接照片(第二行):

五、先排空打開三相接線

1.要求:

①A相為黃色，B相為綠色，C相為紅色。

(2)與零線連接要求相同。

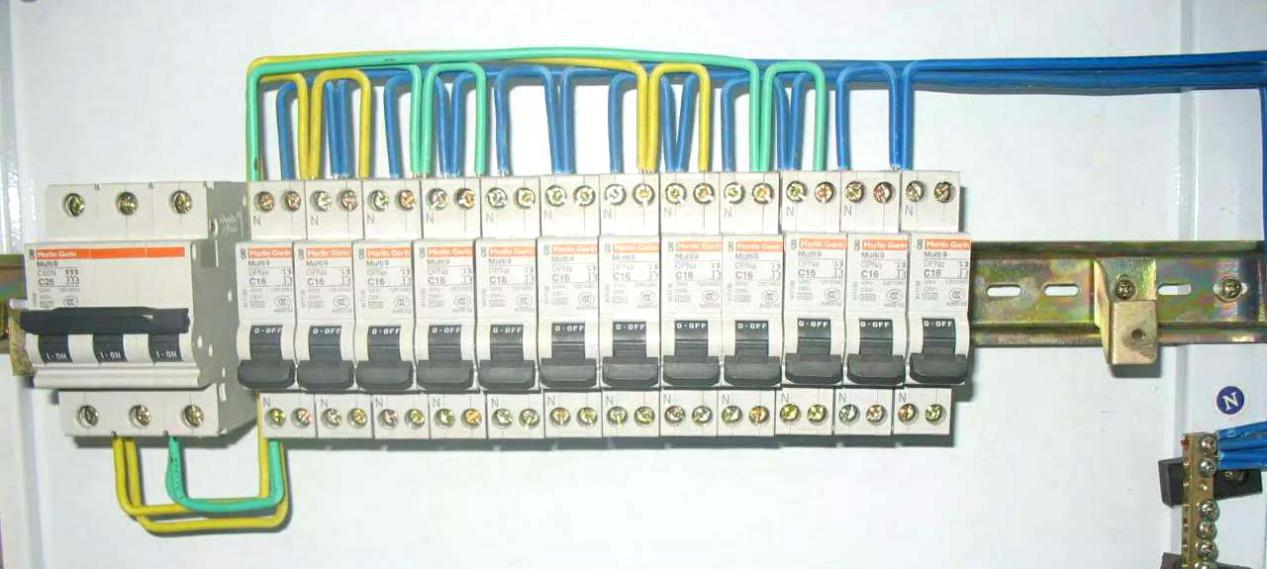

2.首先個空A匹配線的照片:

3.首先個空的匹配線的照片:

4.首先個清空的C匹配線的照片:

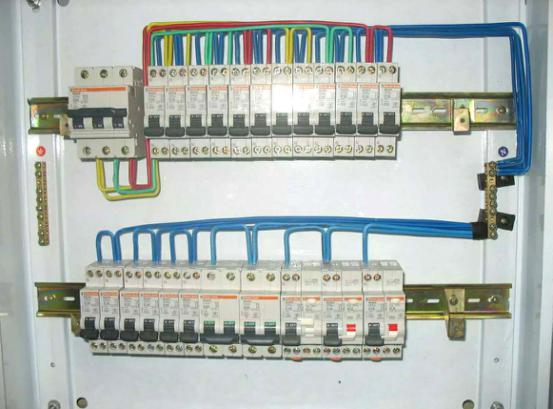

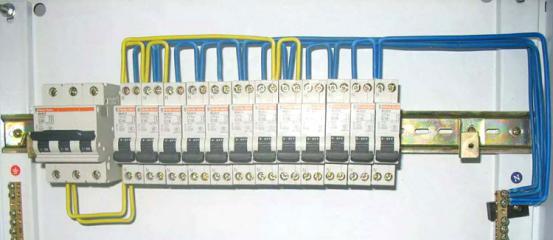

5.首先行連接后的效果:

六、第二次排空打開電線

1.要求:

①A相為黃色，B相為綠色，C相為紅色。

(2)照明和插座電路一般采用2.5 mm2導線，每根導線的串聯空數不得大于3。空調回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

(3)不同相之間的零線不得共享。如果a匹配的首先根黃線連接到兩個16A照明開口，則a相匹配的空的開口零線只能與兩個開口匹配，并且匹配后直接連接到零線端子。

(4)總開口與箱內各開口之間的接線一般向左，出線一般向右。

(5)箱內接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6.導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。

2.第二張空A火柴線的照片:

3.第二個空的匹配線的照片:

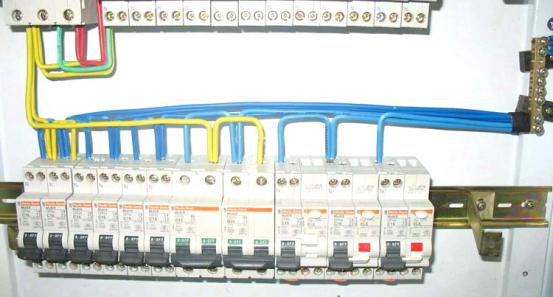

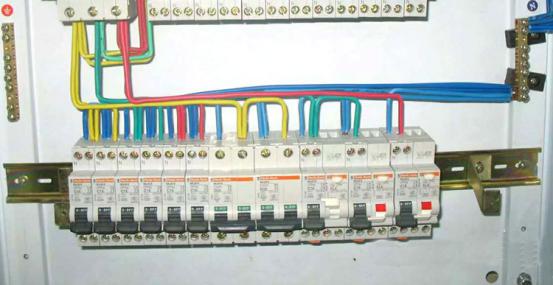

4.第二次倒空的照片——火柴線:

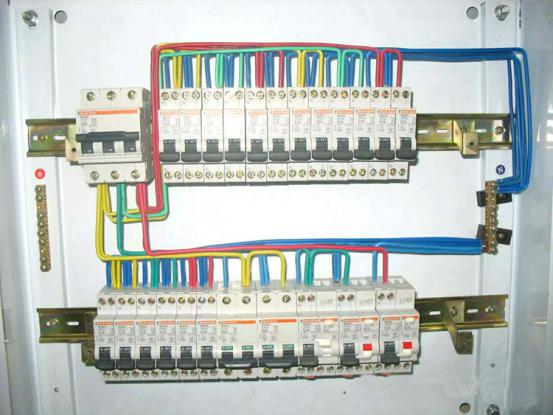

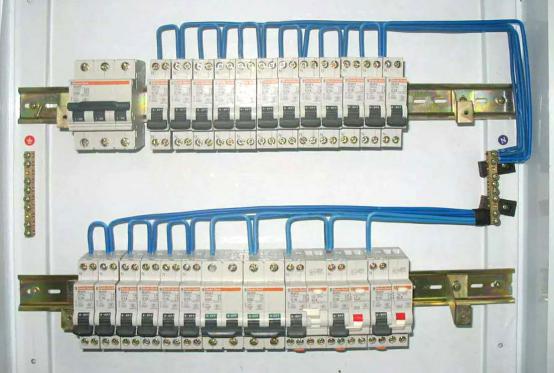

5.連接兩行零線(藍色)、相A(黃色)、相B(綠色)和相C(紅色)后的照片:

七、鐵絲綁扎

1.要求:

(1)導線應采用塑料綁扎，綁扎尺寸應合適，間距應均勻，一般為100毫米..

(2)綁好后，用鉗子將未使用的部分切斷。

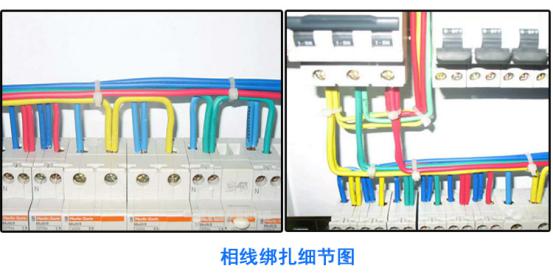

2.電線捆綁細節:

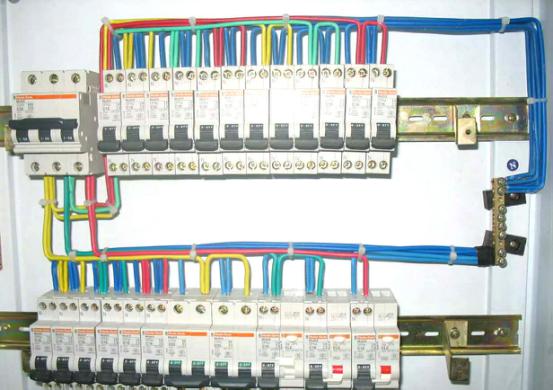

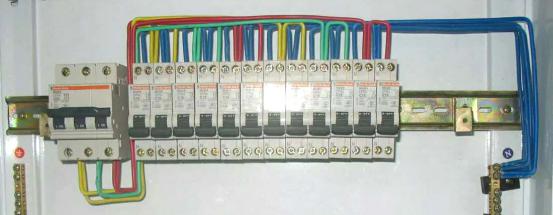

3.焊線完成后的效果圖:

本文提供的圖例只是某一條內部接線的示意圖，零線和相線的連接要求可作為參考。但是，其他方面，如配電箱內部開關型號規格、數量等。，以客戶提供的設計圖紙為準，并根據圖紙要求和技術參數進行。
