在實驗室電氣工程中布置水電時，應標明實驗室供電管道的走向和埋設方法。與您一起建設的實驗室應與大樓的供電系統、管道系統和每個實驗室的用電負荷相結合。

在我們面前，我們詳細分析了實驗室電氣工程中高壓開關柜主電源柜、計量柜、PT柜、電氣和機械聯鎖的通斷操作規范的相關內容。本期，上海實驗室專家將詳細講解出線柜的相關操作步驟。

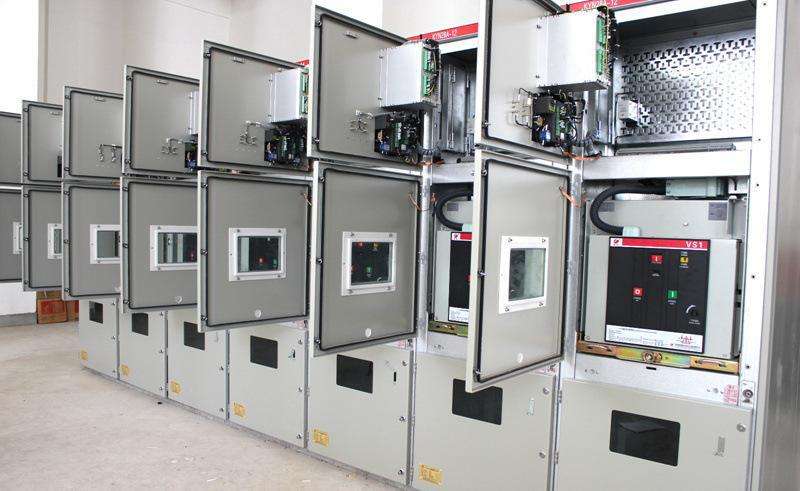

實驗室電氣工程:KYN28高壓柜的結構和操作規范

實驗室電氣工程:高壓開關柜調試

實驗室電氣工程:高壓開關柜調試

實驗室電氣工程:高壓開關柜調試

一、實驗室電氣工程:出線柜送電操作步驟

1.將接地開關置于關閉位置，關閉所有柜門并將其鎖定。

2.將接地開關調整到關閉位置，取出操作手柄。

3.將斷路器手車推入機柜，并將其調整到測試位置。

4.手動插上航空插頭，關閉手車室門并鎖上。

5.檢查上柜門儀表指示是否正常(綜合繼電保護電源燈、斷路器斷開指示燈、儲能指示燈、接地斷開指示燈亮)

6.將手車移動到工作位置，檢查相關信號。

7.紅燈亮綠燈滅時，給斷路器送電。如果其他帶電信號正常，則電力傳輸成功。如果開關不能正常關閉，檢查變壓器門是否關閉。

注意:如果斷路器在閉合后或運行過程中自動斷開，只有在判斷故障原因并排除故障后才能進行上述操作。

二。實驗室電氣工程:出線柜斷電操作步驟

1.關閉斷路器。這時，紅燈熄滅，綠燈亮，其他信號表示正常。

2.將斷路器手車操作到測試位置，打開航空插頭，打開手車室門，手動從航空插頭上脫開。

3.推上轉運小車并將其鎖定，將斷路器手車?yán)睫D(zhuǎn)運小車上，然后拆下轉運小車。

4.檢查實時顯示，確保在未充電后操作將繼續。

5.將接地開關調至關閉位置，打開機柜下門，進入維修保養。

注意:只有當斷路器在試驗位置或柜外時，接地開關才能打開和閉合，只有在接地開關打開后，斷路器才能從試驗位置擺動到工作位置，不能強行操作。

以上是高電壓開關柜時出線柜的送電和斷電操作點。請注意詳細分析更多的實驗室電氣工程相關知識。
